DCIM

데이터센터 인프라 관리

Data Center Infrastructure Management

데이터센터 가용성 극대화를 위한
데이터센터 인프라 관리 솔루션

DCIM(Data Center Infrastructure Management)은 데이터센터에 특화된 솔루션으로 데이터센터 초기 구축비용보다 운용 비용에 대한 부분이 증가함에 따라 관리를 통해 운영에 대한 Cost를 최소화 하고, 안정적인 자산관리를 위한 솔루션입니다. 1분1초가 중요한 데이터센터의 무 정전 가동과 온도에 예민한 장비들을 보호하고 사전 알림으로 현장에 최적화된 운영 Tool로써 구축합니다.

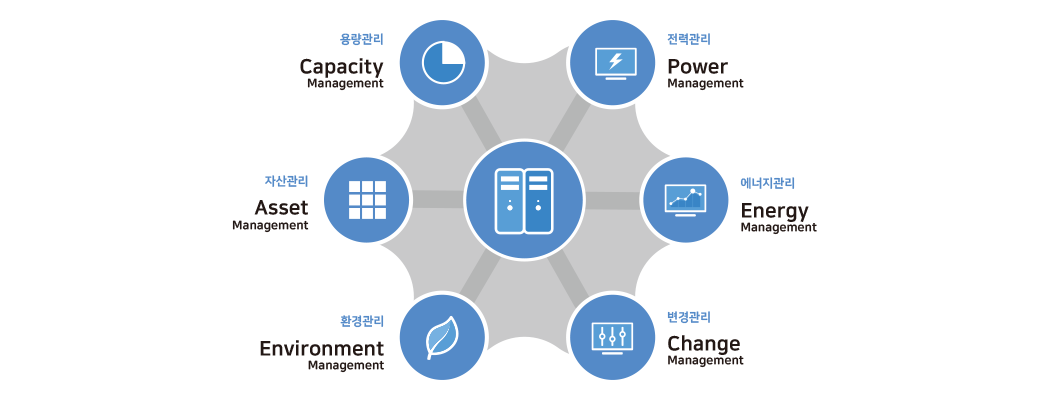

DCIM

도입효과

  • 자산관리
    데이터센터의 안전한 자산관리
    WEB 기반 HMI 뷰어를 제공함으로 접근성에 대한 편의성 증대
  • 가시성
    환경에 대한 가시성
    온도에 예민한 서버 및 기타 운용 장비에 대한 실시간 온도 표출 및 공기흐름도에 대한 그래픽 제공
  • 표준화
    표준화된 데이터센터 프로세스 수립
    표준화된 프로세스를 적용한 데이터센터 관리를 통해 모든 작업과 변동사항에 대해서 균형 제공

주요 기능 화면

  • Inventory Manager
    • 데이터센터 물리적 환경 전체 모델링
    • IT 및 Facility 인프라 정보 통합 스토리지 구성 및 관리
  • Change Planner
    • 표준화된 DataCenter 프로세스 정책 수립에 따른 감사/추적 기능 수행
    • 데이터센터 내 사용자에 의한 물리적 장비 변경 사항에 따른 감사 기록 정보 제공
  • Mobile Suite
    • 데이터센터 전체 인프라를 Mobile에서 실시간으로 모니터링
    • 간편한 UI 기능으로 장비 위치, 제거 및 이동 기능 제공
  • Processor Manager
    • Plan, 스케줄 및 실행 Workflow와 운영 효율성 증대
    • 시나리오 변경에 따른 리스크 최소화 및 최적의 구성에 대한 정확한 정보 제공
  • Site Manager
    • 서비스 사전 합의서 정책 및 이벤트 관리를 통한 데이터 지속성 보장
    • 이벤트 관리 및 경고 통지와 결합된 환경 운영 상태 관리 (SMS/E-mail)
  • Energy Insight
    • 현재 및 과거 자료를 통한 에너지 효율성 판단
    • 현재 및 이전 효율성 파악을 통한 효율성 손실에 대한 정확한 자료 제공
  • Power System Manager
    • 데이터센터 전력 시스템에 대한 전체 운용 상황 파악
    • 전력/상면 실제 소모량 및 용량에 대한 실시간 데이터 제공
  • Thermal Manager
    • 쿨링 시스템에 대한 최적의 에너지 효율성 및 비용 절감을 위한 최적 제안 방안 제시
    • Hot/Cold Spot 식별에 대한 Thermal 매핑에 대한 시각화

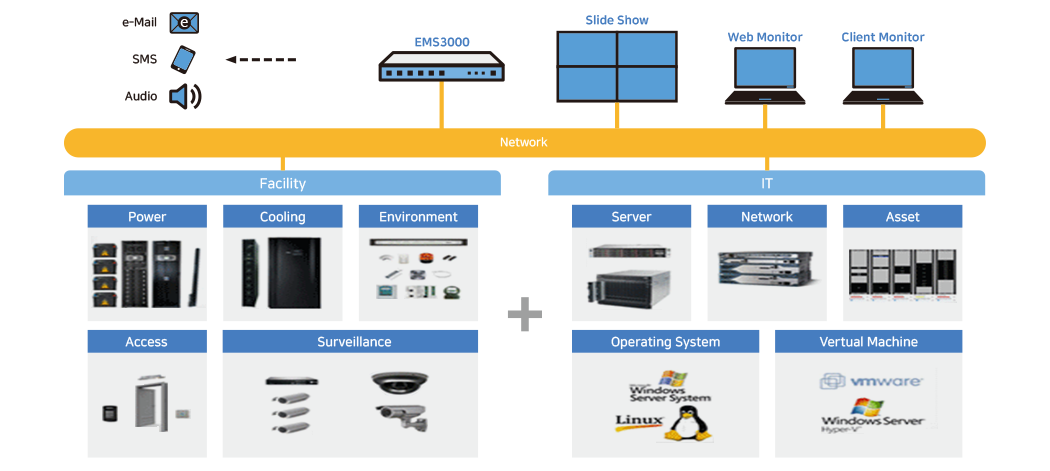

시스템 구성도

시스템 구성도

시스템 통합 관제 범위

항목 장비목록 연동범위
Power Switchgear 전력/전압/전류 등
발전기 배터리 상태, 발전기 상태, 전압, 전류 등
UPS UPS 상태Input/output, 전압/전류, 부하, 빈번도, 작동상태 등
배터리 Lead : 셀 온도/전압/임피던스 등
Li-Ion : 시스템, 모듈, 셀 상태
STS(static transfer Switch) 전환상태, Input/Output, 전압/전류
PDU(power distribute unit) 전압/전류/전력/트립, 처짐
Rack 전력/전류
HVAC 냉동기 등 장비 상태, 급수/배수온도, 모터상태, 헤더 상태
CRAC/CRAH CRAC/CRAH
Rack 온도, 습도, 공기흐름, 공기압
누수 누수감지, 위치
소방 소방기기 열/연기/불꽃 감지
VESDA 열 감지 센서, 연기 감지 센서
보안 CCTV CCTV, DVR
출입통제 출입통제 기기, 출입관리
Rack 보안 잠금확인, 원격제어
자산 Rack 위치, 용도, 크기, ID
통신기기 위치, 소요전력, 무게, 환경구성
PDU 용량, 회선 구성도
최적화 CRAC/CRAH Fan 속도/온도 자동제어, 공기 상태, 스케줄 제어
냉방 댐퍼, Fan 장비 제어
DCIM 자체 진단 기능 DCIM 자체 진단 기능
